一.  概述

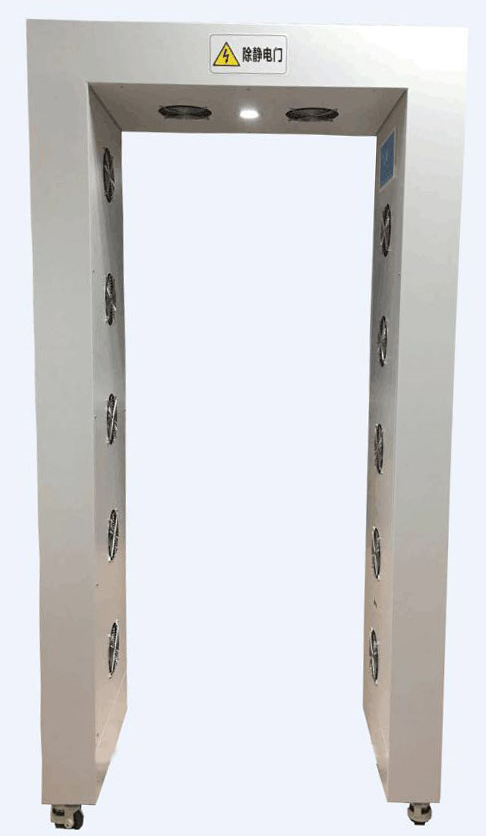

智能除静电门自控系统主要用于需要进入防静电管控区域人员的人体自身静电消除。本除静电门自控系统可自动控制离子风扇风淋/照明的启停；人体自动感应以及风机的启停；全部工作过程中的语音提示等功能。产品在工作流程时有相关语音提示，并具有风淋风量/时间、照明延时时间可调等灵活功能。

二.                   除静电门控制面板按键说明:

1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于风淋不能自动关闭及其它需维护时。

2、风淋按键:按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关除静电门的照明灯。此按键主要用于弱光照明或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或翻页。

B、除静电门指示灯与数码管显示说明：

1、风淋倒计时显示：电子数码管显示，工作时用于显示风淋时间

设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示。

2、感应灯：当人体时入感应区时,此灯亮（可以检查光电开关是否正常）。

3、风淋灯：此灯亮时，指示风淋风机已被自动或手动启动。

4、急停灯：此灯亮时，指示系统处于急停状态。

5、照明灯：此灯亮时，指示照明灯启动，可再次按照明键关闭或启动。

C、除静电门调节风淋风量大小说明：

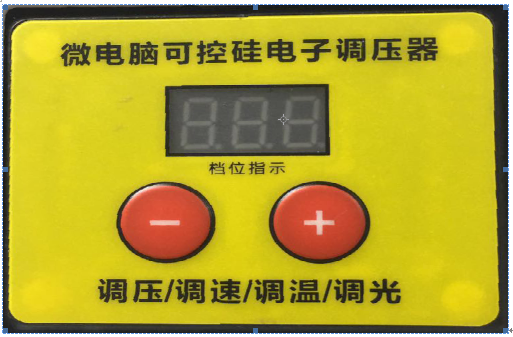

如下图，长按“+”可增大风量，长按“-”减小风量，默认风速为70

1、强电输入接口

ａ．供电电源：220VAC（丝印为220V AC）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印为风机中继）

b．照明：1A 220VAC(如灯管较多可接中间继电器,丝印为照明指示灯）

c．工作指示:1A220VAC（丝印为工作指示灯）

d. 电源指示：1A 220VAC（丝印为电源指示灯）

3、弱电输入接口

a．内门门磁开关：无源触点（丝印为内门磁）

b. 外门门磁开关：无源触点（丝印标记为外门磁）

c. 红外感应开关：无源触点（丝印标记为红外）

4、弱电输出接口

a. 红外开关电源：12VDC（丝印标记为12V  GO）

b. 外门电锁：200mA DC12V  （外门电锁）

c. 内门电锁：200mA DC12V  （内门电锁）

四、操作说明

A、除静电门工作参数设定说明：

1、系统设有一个外部时间参数设置：风淋时间设定，外部参数设置可直接通过上下调键进行修改。

2、参数设置需连续按下急停键3秒则进入内部参数设置状态。此时，数码管显示

SJ，急停键作为设置键来使用，风淋键作为翻页键使用，上下调节键则可调节设置参数。如按风淋键，数码管将依次循环显示TI、TO、TC、TL、Td、Tn 6个参数。对应不同的参数按上下调节键则显示该参数对应的延时时间或功能状态。系统设有4个内部时间和2个功能参数设置：TI外门解锁延时设定、TO内门解锁延时设定、TC风淋完延时解锁设定，TL照明延时设定、Td功能设定，Tn门互换设定，完成设置后，5秒内如无操作自动存贮并退出设置状态。

B、除静电门工作参数设定操作：

1、风淋时间设定：此为外部时间参数选项，在风淋开始前或结束后，直接通过上、下调节按键可以改变风淋延时时间，调节范围1-99秒，并由双位数码管显示，调节结束5秒后，系统自动保存该参数值。

2、照明延时设定TL：

长按急停键三秒钟，在五秒内再次按风淋键，进入照明延时设定（TL），通过上、下调节键可以查看并在0-99分钟内调节时间，0-98为实际分钟数，设置为99即为照明长开。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置。(默认照明延迟时间为一分钟)

3、功能设置设定Td：

设为0时为普通型，即"进门--感应--吹淋--出门"过程的控制；设为1时为无感应型，即"进门--吹淋--出门"过程的控制；设为2时为无门型，即"感应--吹淋"过程的控制。

C、常规工作流程：

1．进入除静电区：

1.1人员进入除静电门区域,自动触发红外启动风淋.风淋过程中，有人按动上调、下调、及照明开关时，语音将提示：“正在工作，请不要随便触摸开关”。

1.2风淋过程中，有人按急停开关时将结束风淋。再次按急停键可取消急停状态。

1.3风淋结束后，语音提示：“吹淋完毕，请从后门退出”。系统返回初始状态,等待下一次使用。

1.4照明灯点亮后，一分钟时间内没有被再次触发，则自动熄灭。
