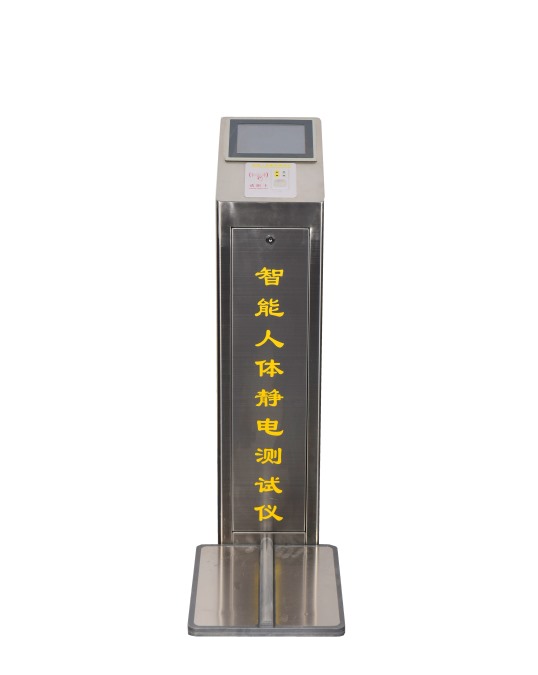

JH-002A智能人体静电测试仪

名称:JH-002A智能人体静电测试仪

详细信息

简介:

本产品根据ISO/CD8782-I标准制成,检测手腕带、静电鞋与人体的电阻,并有语音提示检测结果,是静电防护场所中必不可少的检测仪器,采用安全DC12V电源供电,可自行制定测试项目和测试范围。

一、      JH-002 ESD人体静电综合测试仪的基本部件和功能

1、  不锈钢测试仪,带防水功能

2、  一台双脚电阻传感器脚踏板

3、  手腕带和静电鞋独立检测和同时检测功能。

4、  配合后台管理软件,刷卡自动识别测试项目,电脑100%无纸化记录管理测试数据.

二、      产品使用步骤

1、  检测人员须先把手腕带插入测试孔

2、  双脚站立于检测板上

3、  用手指触摸检测仪上面的金属片

4、  检测人员触摸金属片的瞬间,即可实现并完成检测

三、      闸机的开启条件

1、  闸机依据检测条件,给出检测结果,即检测符合静电值的要求时,输出开闸信号。

2、  若检测条件不符时,电子锁无响应即不开启。

四、      产品出厂参数

以下测试参数都以目前国内为标准,也可以改变成国外测试标准





测试结果

静电鞋测试

手腕带测试

报警声

备注

LOW

R750KΩ

R750KΩ

NG

PASS

R750KΩ

R750KΩ

PASS

HIGH

R100MΩ

R10MΩ

NG

性能参数:

工作电压:输入AC220V 输出DC12V

外形尺寸:290*290MM*1200MM

工作时间:无限制

环境条件:

湿度:0%~90%

温度:5C°~ 40C°

使用寿命:10年

可外接电锁,直接驱动三辊闸、摆闸、翼闸,电磁锁,风淋室门禁等.

出厂默认设置:

手腕带:750KΩ~10MΩ

静电鞋:100KΩ~100MΩ

测试仪静电鞋

测试范围:750KΩ – 100MΩ    精度±5%

多种测试范围可以任意选择一种,随心所欲。

测试仪手腕带

测试范围:750KΩ – 10MΩ      精度±5%

 多测试范围可以任意选择一种,随心所欲。



电气特性

主机输入:12V DC

电流 700mA

温度 -20℃— 50

湿度 10% ~ 95% R.H



注:本仪器另可符合其他国家标准,由客户定制测试范围的上限及下限阻值。



产品安装:

1.      将JH-002测试仪固定立式安装在需要位置

2. 使用配套电缆线将测试仪和脚踏板连接
3. 通过220V AC-12V DC变压器输入电源

注意事项:

该套系统配件如下:

1. 测试系统软件
2. 测试仪主体及脚踏板

3. 12VDC开关电源(220V输入)

4.产品说明书

5.安装连接线

补充说明:此产品可直接驱动人行通道闸机和电磁锁,实现ESD系统门禁功能。
